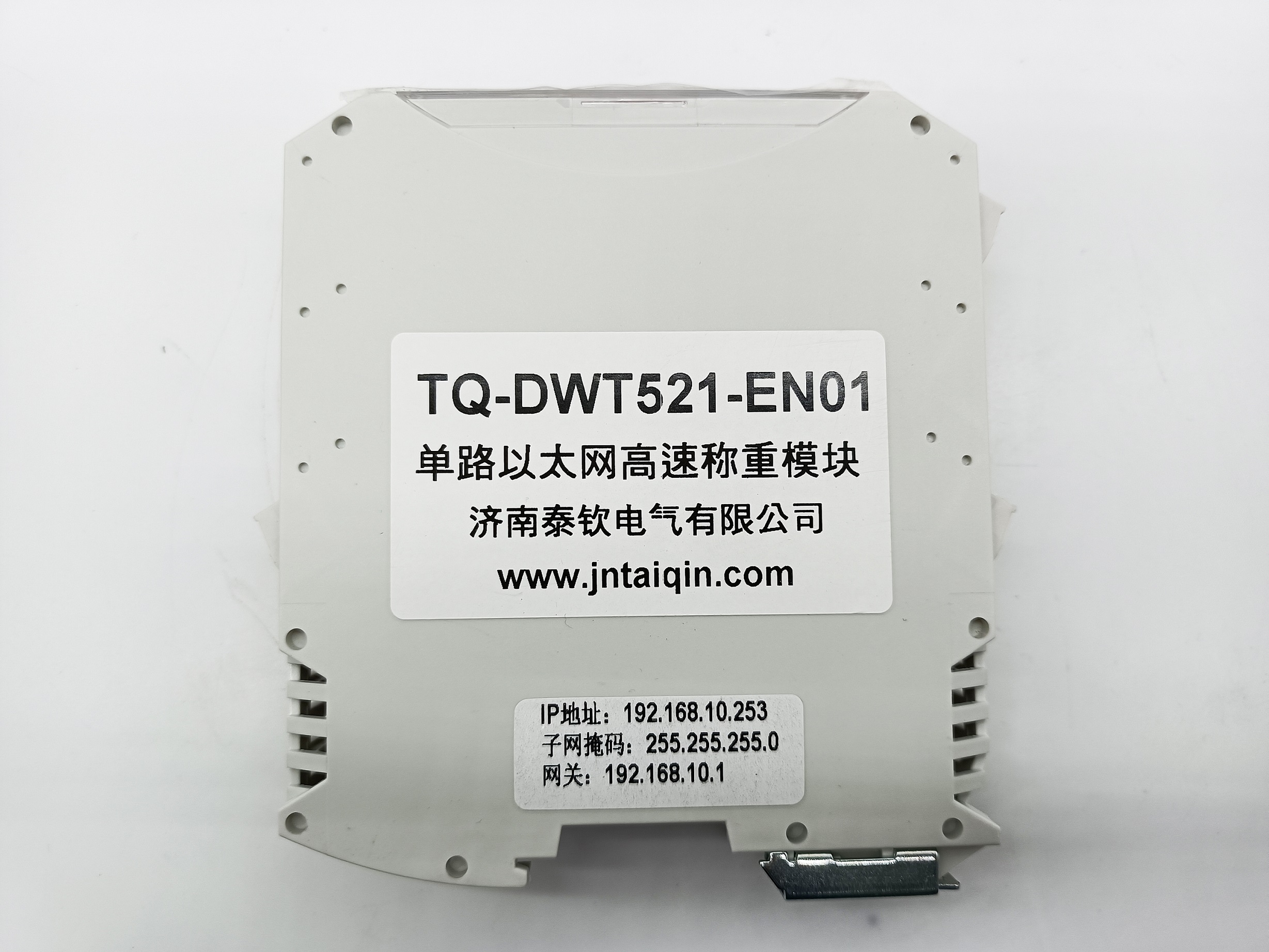

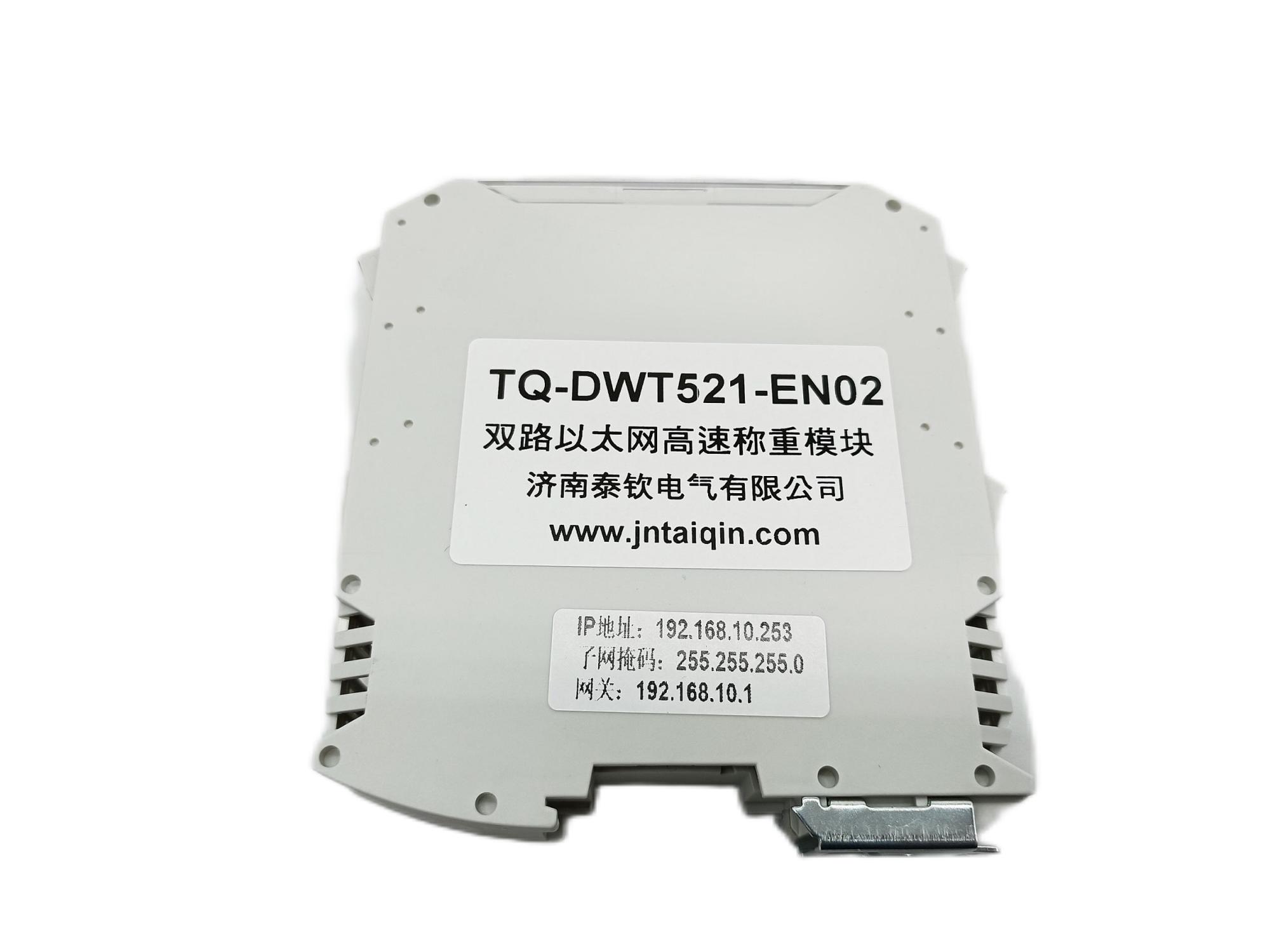

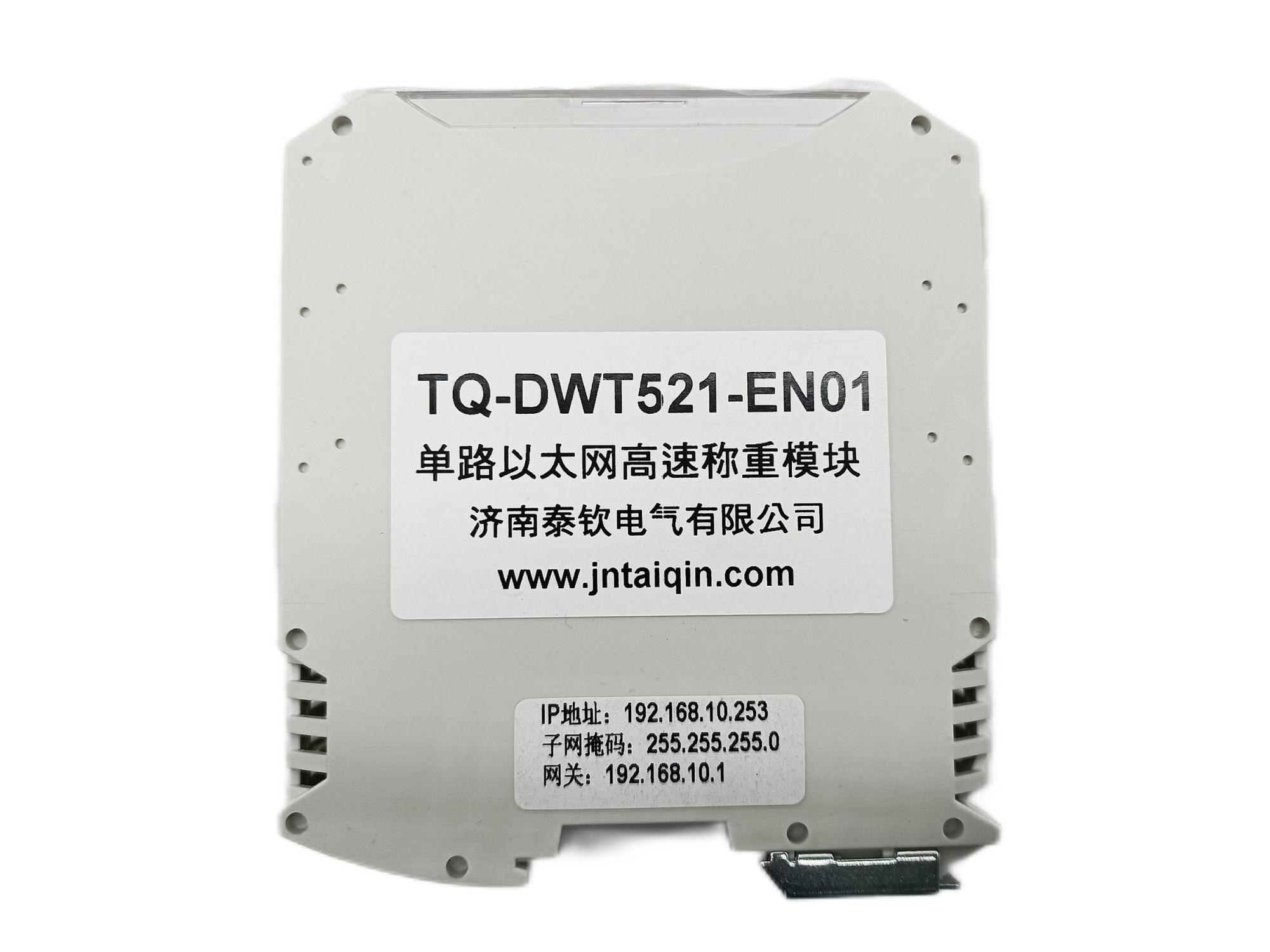

TQ-DWT521-E 系列稱重模塊是工業級通用多通道稱重控制模塊,可實現穩定、可靠、高精度工業稱重,并將稱重結果可通過以太網或串行方式輸出,為各種以稱重方式的工業控制現場提供技術解決方案。單個模塊最多可支模塊支持兩個以太網接口,可通過菊花鏈方式級聯多個模塊。以太網支持標準的 MODBUS TCP/IP 協議、標準的 MODBUS RTU Over TCP/IP 協議,還支持 HTTP 協議讀取設置參數。
模塊串行總線采用標準的 Modbus RTU 協議,半雙工 RS-485 串口傳輸,可設置接口參數、采樣及濾波參數、秤臺設置參數、測量值校準參數、去皮及零點參數、狀態檢測參數等。
技術指標:
l 電壓:24V~36V DC;
l 電流:150~200mA;
l AD:獨立的 24 位,4 通道輸入;
l 傳感器激勵電壓:5V DC;
l 傳感器最大量程:±30mV;
l 內部采樣頻率:最高 500Hz;
l 靜態輸出速率:1~200 次/秒;

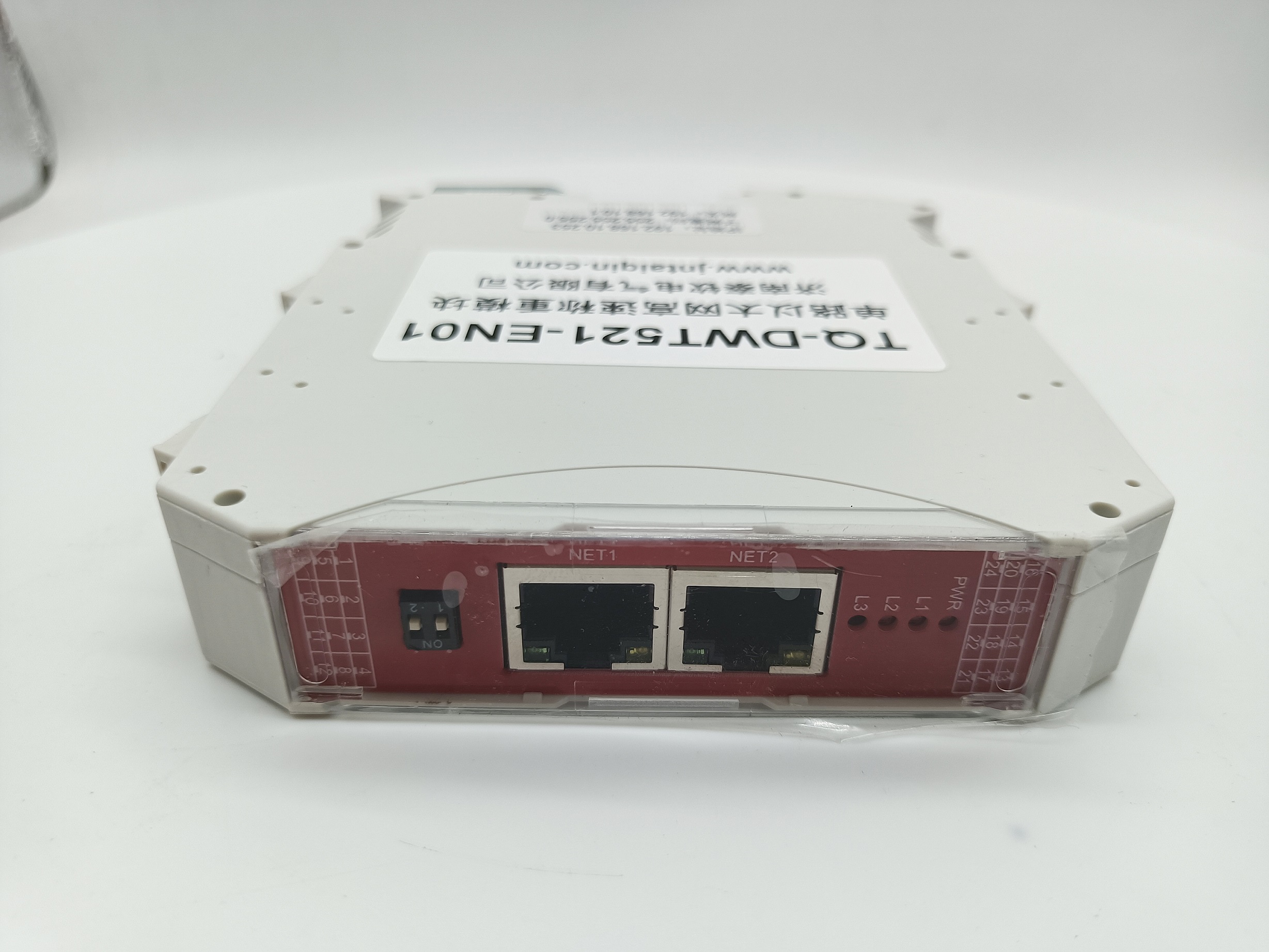

l 以太網接口:兩個以太網接口,10/100BASE-T/TX,支持 Auto MDI-X;
l 串行 MODBUS 地址:1~31;
l 串行 MODBUS 波特率:9600、19200、38400、115200bps;
l 數字濾波:分為動態數字濾波器和靜態數字濾波器;
l 模塊尺寸: 110×116×23(長×寬×高,mm);
l 使用溫度范圍:-20℃~+70℃;
l 存儲溫度范圍:-60℃~+90℃;
產品特點:
l 性能穩定、抗干擾能力強、可靠性高;
l 內含 HTTP 服務器,支持網頁訪問模塊,讀取設置模塊參數;
l 支持 2 個以太網接口,可實現菊花鏈方式級聯或冗余通訊;
l 支持兩種 MODBUS TCP 通訊方式,MODBUS TCP/IP 或 MODBUS RTU Over TCP/IP;
l 模塊重啟指令功能;
l 具有測量值標定、去皮、零點跟蹤、開機自動置零、穩定檢測等功能;
l 4 通道 AD 獨立工作,能獨立實現標定、去皮、濾波等功能;
l 濾波器分為預處理濾波器、動態濾波與靜態濾波器,適應不同應用場合;
l 可選配金手指級聯端口,串行接口級聯更方便;
l 支持程序在線更新,通過 RS485 口能自動實現程序更新,方便用戶定值功能;
l 卡軌式安裝方式;
l 持 4 通道獨立工作。
