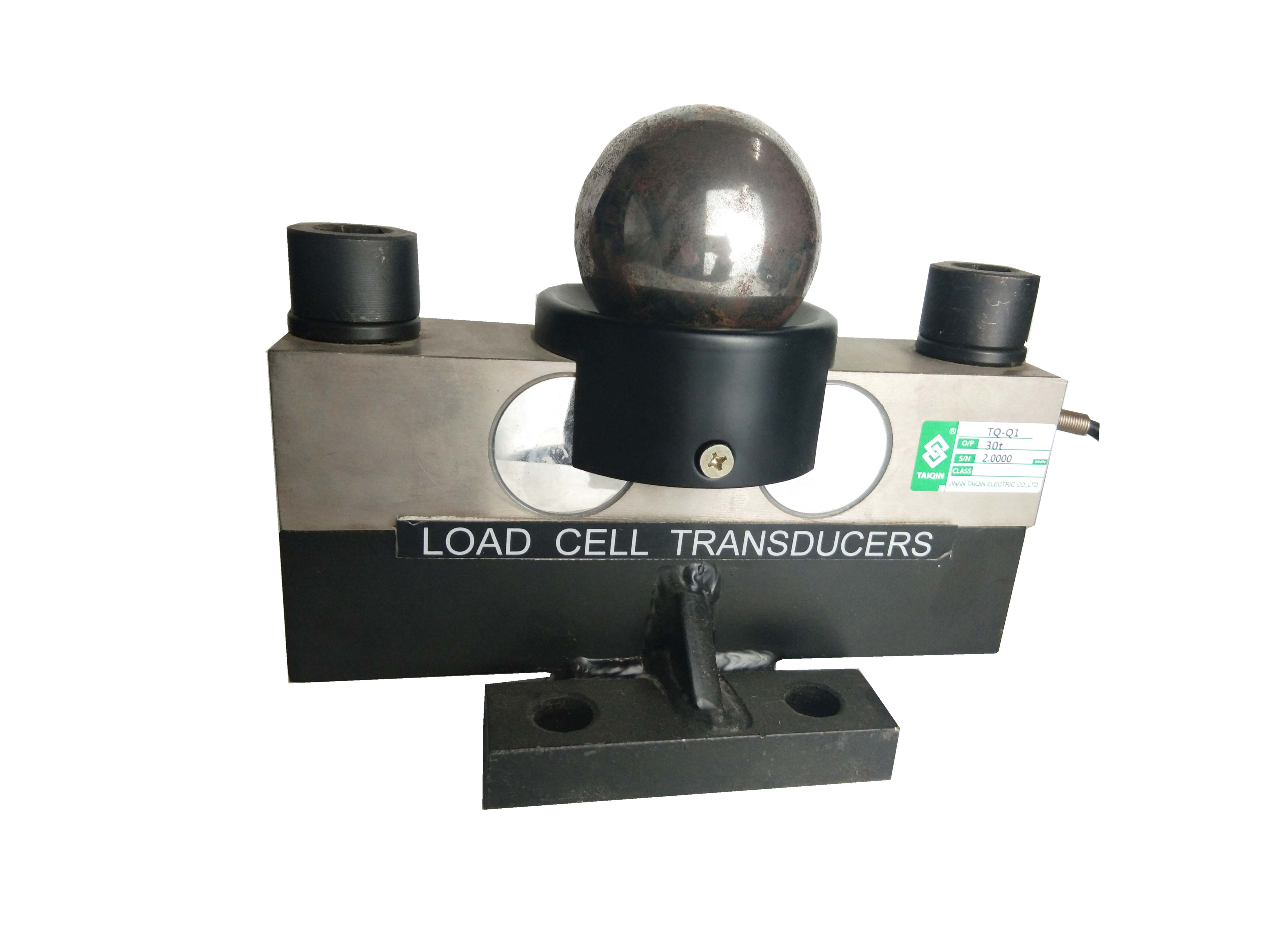

TQ-Q1M為模擬信號輸出 TQ-Q1S為數字信號輸出 TQ-Q1橋式稱重傳感器采用鋼球、壓頭結構可自動復位和調心。高精度、高可靠性、穩定性好；安裝方便、互換性好。有良好的防潮密封，適應惡劣工作環境。 TQ-Q1橋式稱重傳感器可用于電子汽車衡，軌道衡，料斗秤及各種專用衡器適用于重量、力值測量的各個領域。
序號 | 產品技術參數 | |
1 | 額定載荷 | 50-500kN |
2 | 綜合精度 | 0.02%F.S |
3 | 靈敏度 | 2.0mV/V |
4 | 零點平衡 | ±1%F.S |
5 | 蠕變 | ±0.02%F.S/30min |
6 | 零點溫度影響 | ±0.02%F.S/10℃ |
7 | 輸出溫度影響 | ±0.03%F.S/10℃ |
8 | 輸入阻抗 | 780±10Ω |
9 | 輸出阻抗 | 701±2Ω |
10 | 絕緣阻抗 | ≥5000MΩ |
11 | 工作溫度范圍 | -10~65℃ |
12 | 安全過載 | 150％F.S |
13 | 材質 | 合金鋼 |
14 | 推薦工作電壓 | 10VDC |
15 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |

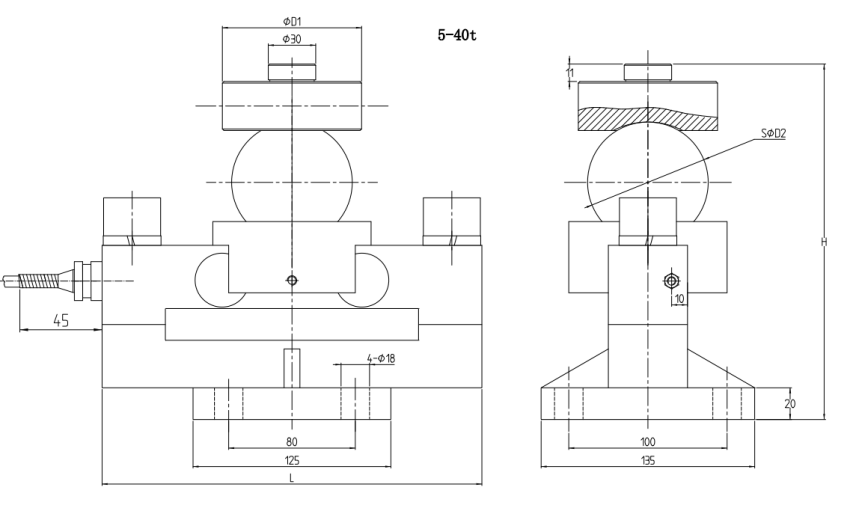

型號 | 量程(kN) | 量程 | D1 | D2 | H | L |
TQ-Q1 | 50 | 5 | 68 | 50.8 | 168.8 | 224 |
100-300 | 10-30 | 85-88 | 76.2 | 224.7 | 240 | |
400 | 40 | 88 | 76.2 | 230.7 | 240 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
