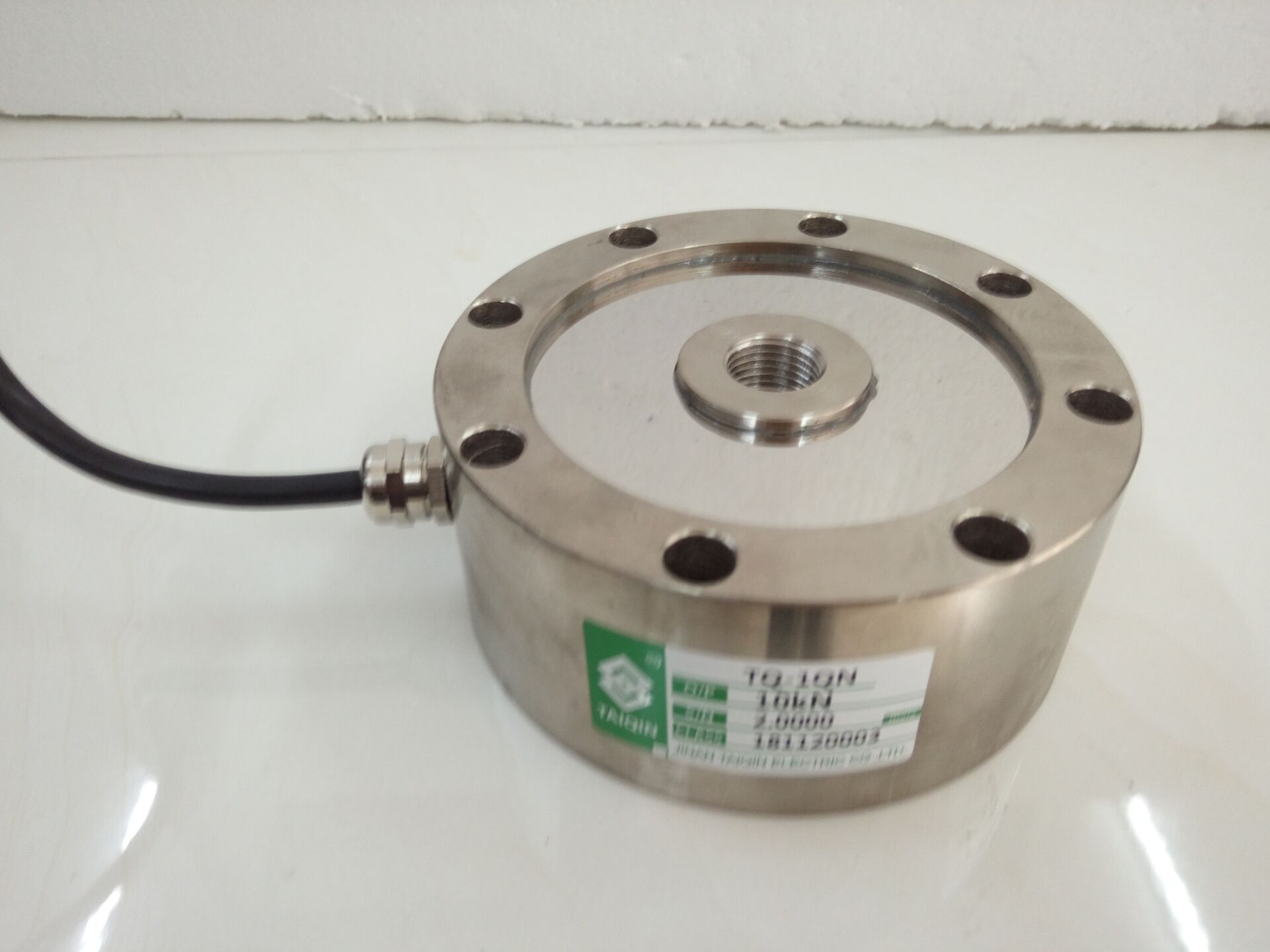

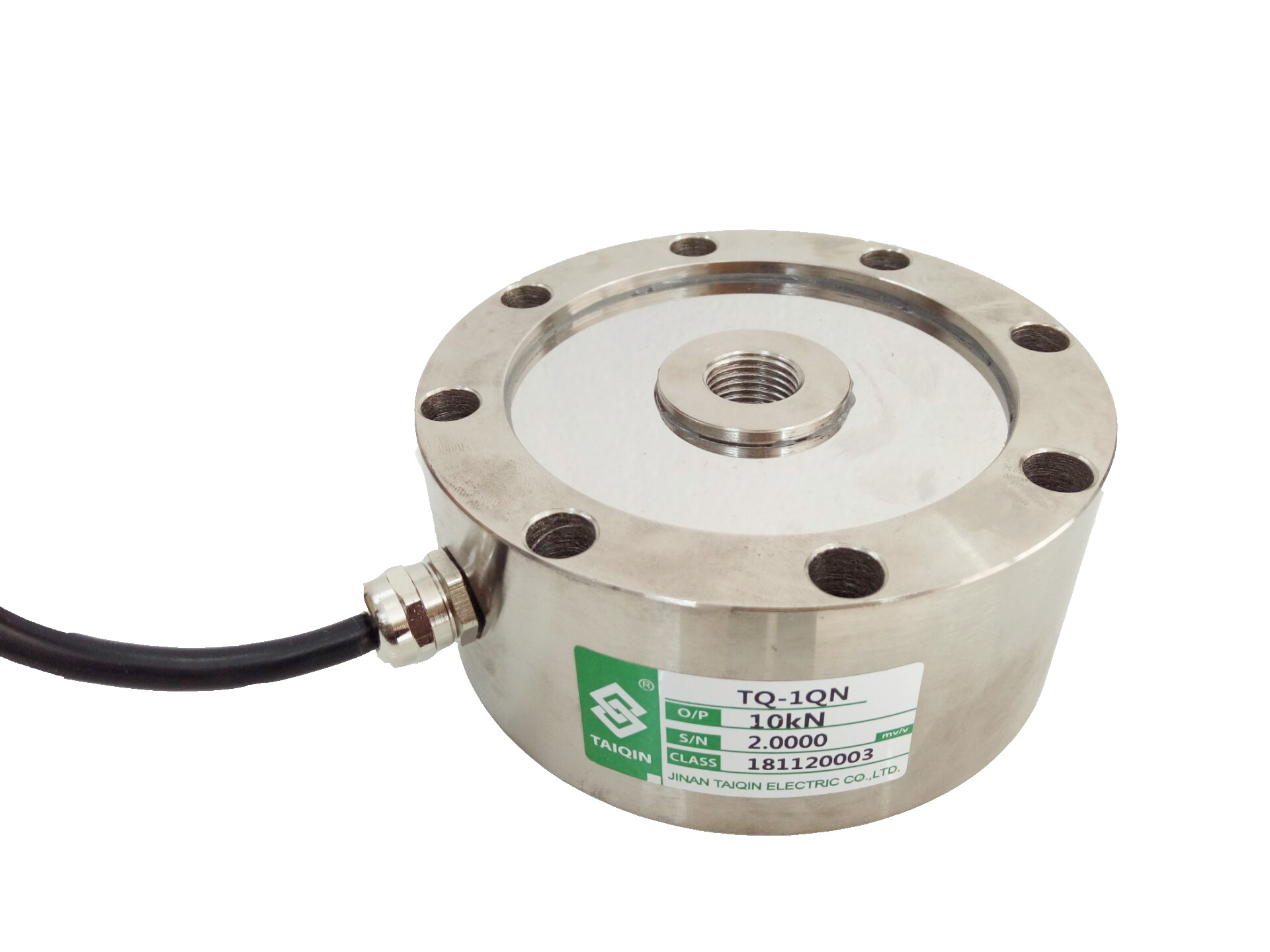

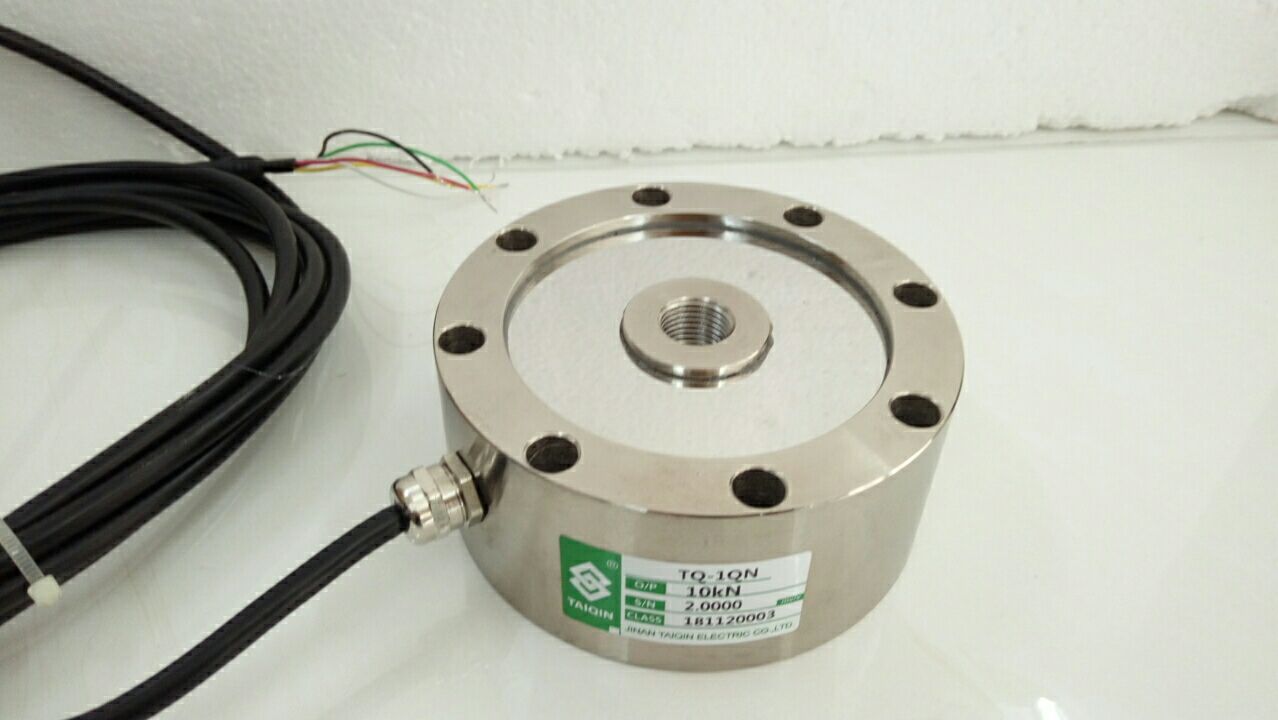

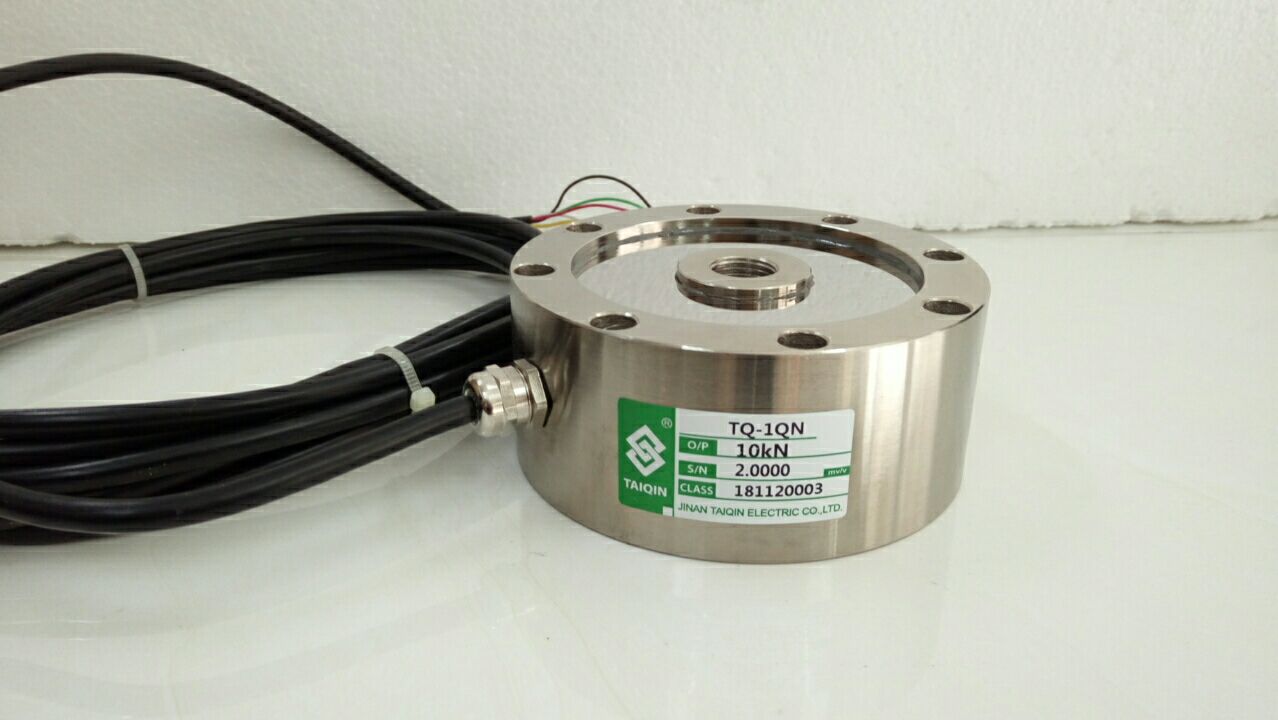

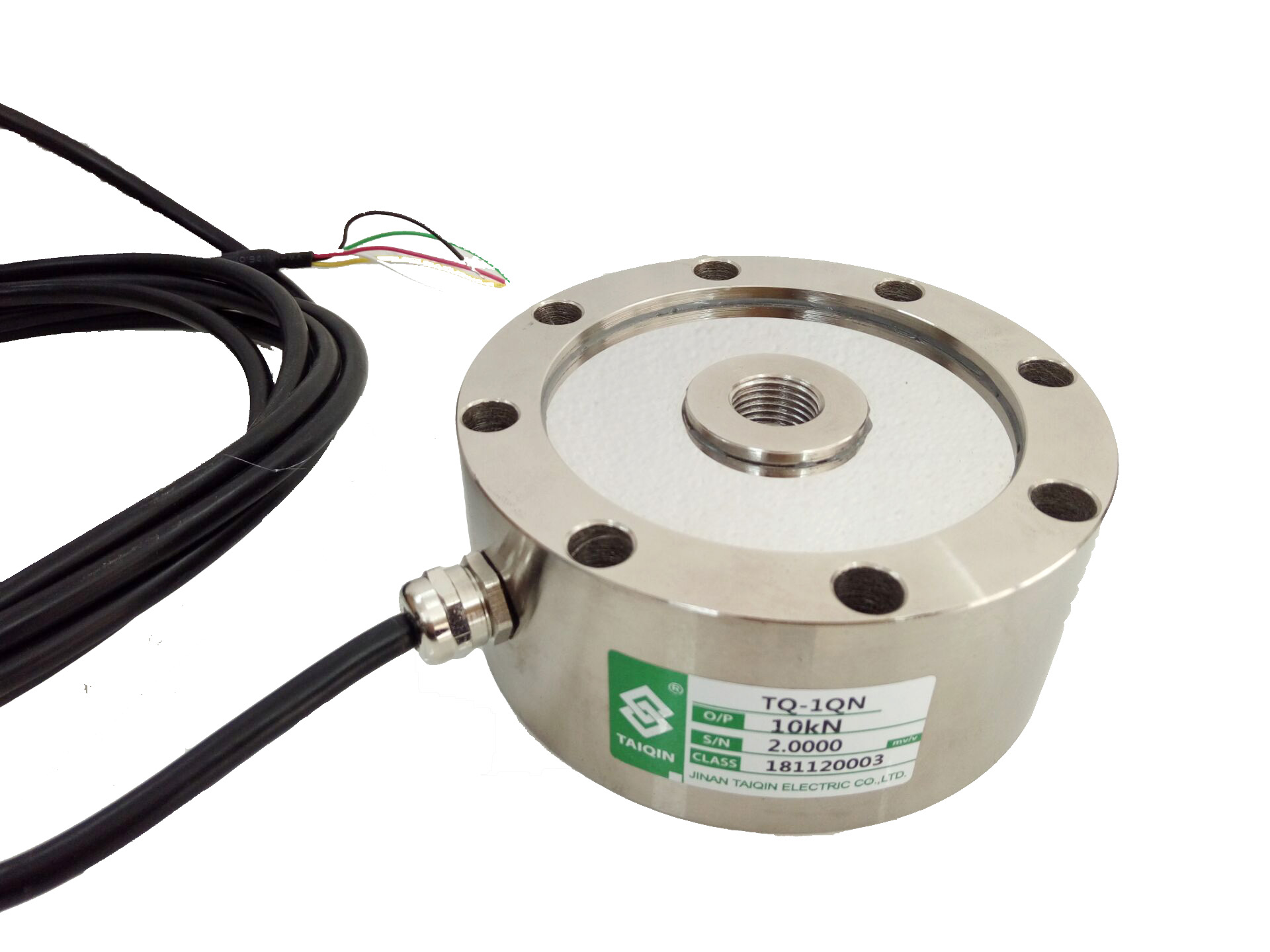

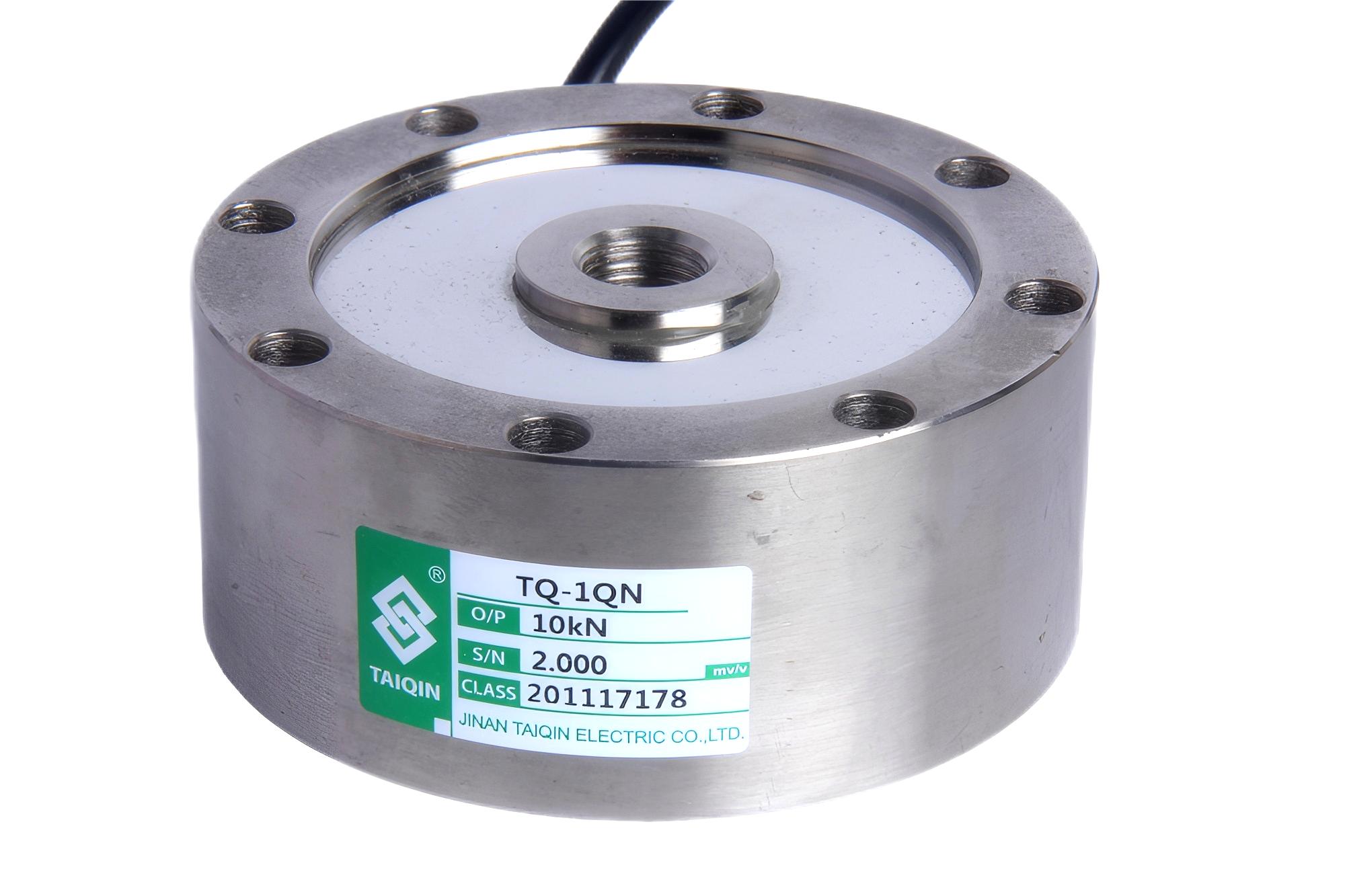

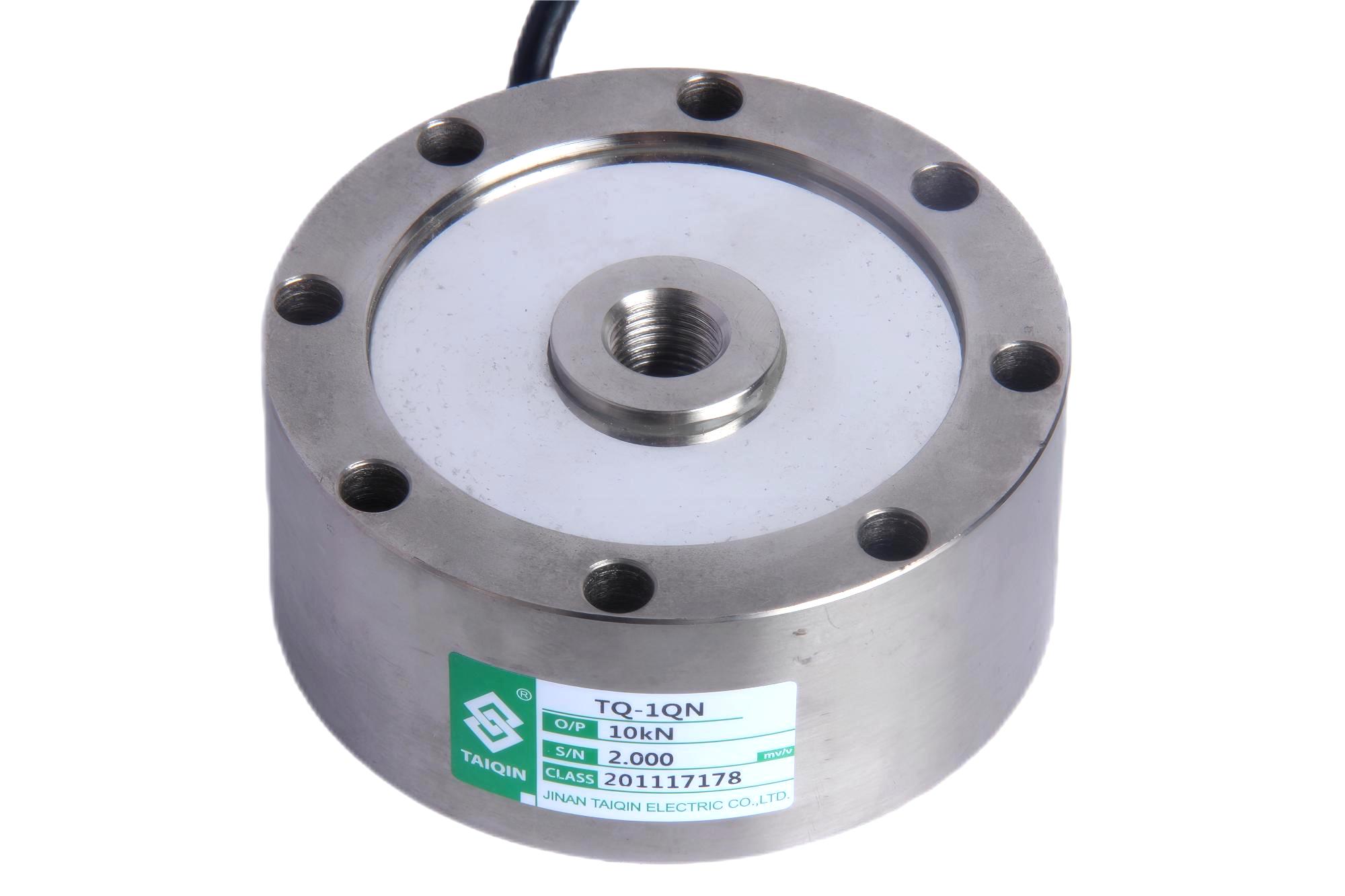

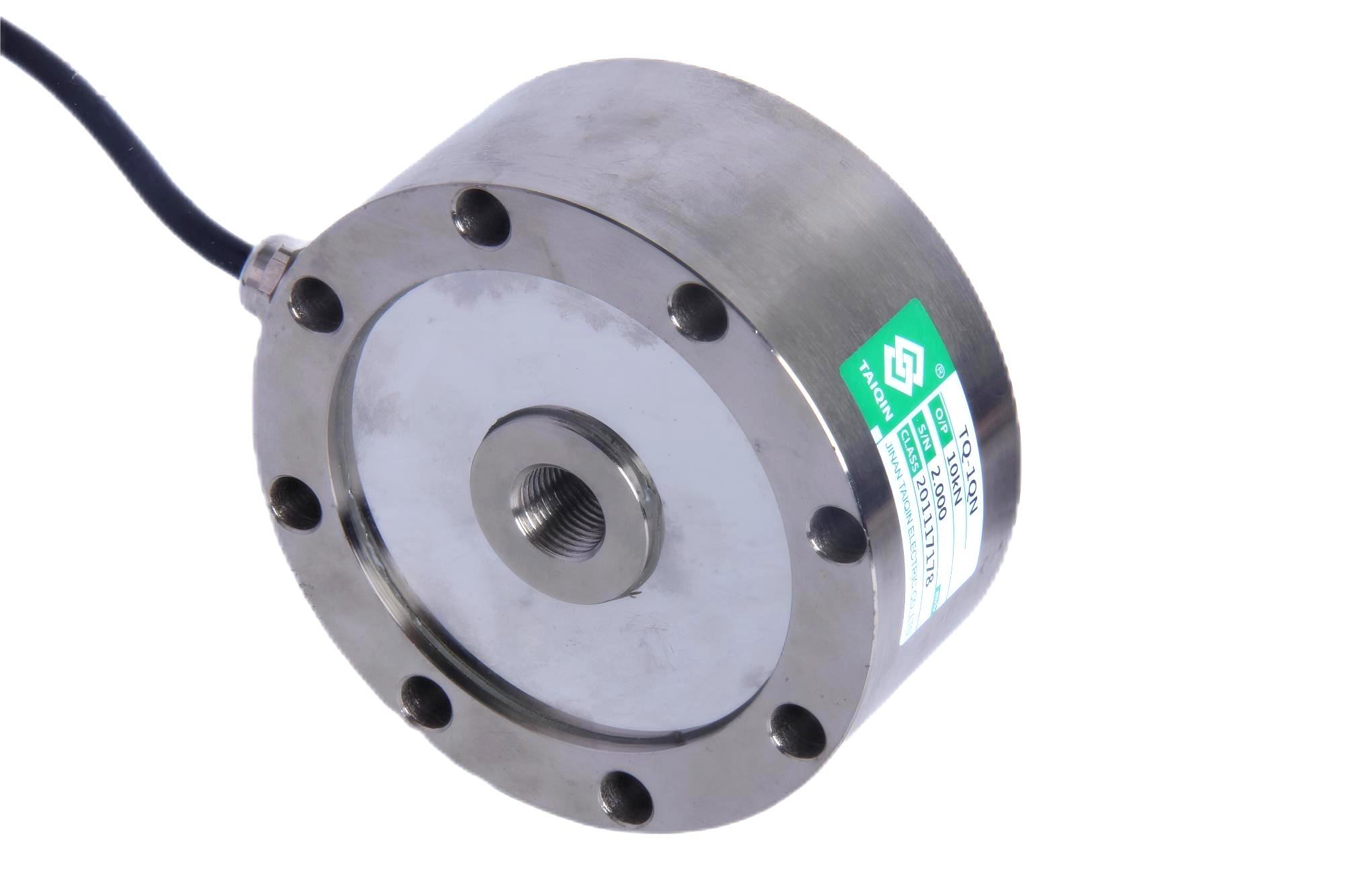

TQ-1QN內螺紋輪輻式測力傳感器

編號：10114
查看：
發布：2021-08-04

TQ-1QN內螺紋輪輻式測力傳感器采用低截面的緊湊設計，合金鋼無電解鍍鎳處理，具有高輸出小變形，偏心加載補償?shù)忍攸c(diǎn)。 TQ-1QN內螺紋輪輻式測力傳感器皮帶秤、料斗秤及材料力學試驗機等測力設備等。


撥打電話
Call 在線咨詢
Service



產品特點：TQ-1QN內螺紋輪輻式測力傳感器采用低截面的緊湊設計，合金鋼無電解鍍鎳處理，具有高輸出小變形，偏心加載補償?shù)忍攸c(diǎn)。
產品用途：TQ-1QN內螺紋輪輻式測力傳感器皮帶秤、料斗秤及材料力學試驗機等測力設備等。
量程：5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、200 kN(20t)、500 kN(50t)、

1000kN(100t)、 2000kN(200t)、3000 kN(300t)、5000 kN(500t)、7500 kN(750t)、10000 kN(1000t)、20000 kN(2000t)

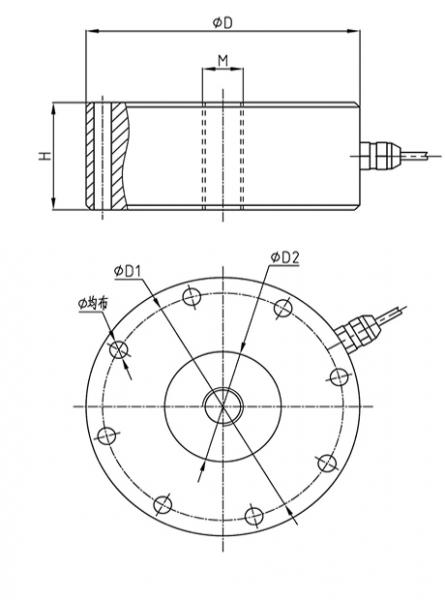

技術參數及外形尺寸：

序號

產品技術參數

1

額定載荷

5-2000kN

2

綜合精度

0.05%F.S;0.3%F.S

3

靈敏度

2.0mV/V

4

零點輸出

≤0.1%F.S

5

輸入阻抗

770±20Ω

6

輸出阻抗

701±3Ω

7

絕緣阻抗

≥5000MΩ

8

補償溫度范圍

-10~40℃

9

適用溫度范圍

-30~70℃

10

安全過載

120％F.S

 11

極限載荷

200%F.S

12

材質

合金鋼

13

激勵電壓

10V(DC)

14

密封等級

IP66/IP67

15

接線方式

紅……E+（輸入正）

黑……E-（輸入負）

綠……S+（輸出正）

白……S-（輸出負）






型號

量程（kN）

量程

D

D1

D2

H

M

Φ

TQ-1QN

5-30

0.5-3

108

96

32

46

M16×1.5

8×Φ9

50-200

5-20

138

116

46

60

M24×2

8×Φ11

500

50

250

207

100

100

M60×4

8×Φ18

1000-2000

100-200

310

260

138

120

M76×4

16×Φ22

2000-3000

200-300

350

300

200

150

M100×4

8×Φ26

5000

500

385

342

160

180

M100×4

12×Φ20

7500

750

560

460

260

140

M180×6

12×Φ50

10000

1000

608

510

280

161

M200×6

12×Φ58

20000

2000

750

600

350

250

M100×4

16×Φ52




圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
