產品名稱：CH-LP1B 單點式稱重傳感器
產品特點：CH-LP1B單點式稱重傳感器為雙孔懸臂梁式結構，在制作過程中進行了溫度補償和四角調整等工藝處理。其高度低，體積小，安裝方便。適用于制作電子計價秤、電子案秤、電子臺秤及其它小量程電子秤。
量程：30N(3kg)、60N(6kg)、100N(10kg)、200N(20kg)、300N(30kg)、350N(35kg）、450N(45kg）、500N(50kg)、600N(60kg）、800N（80kg）、1kN(100kg）、2kN（200kg）

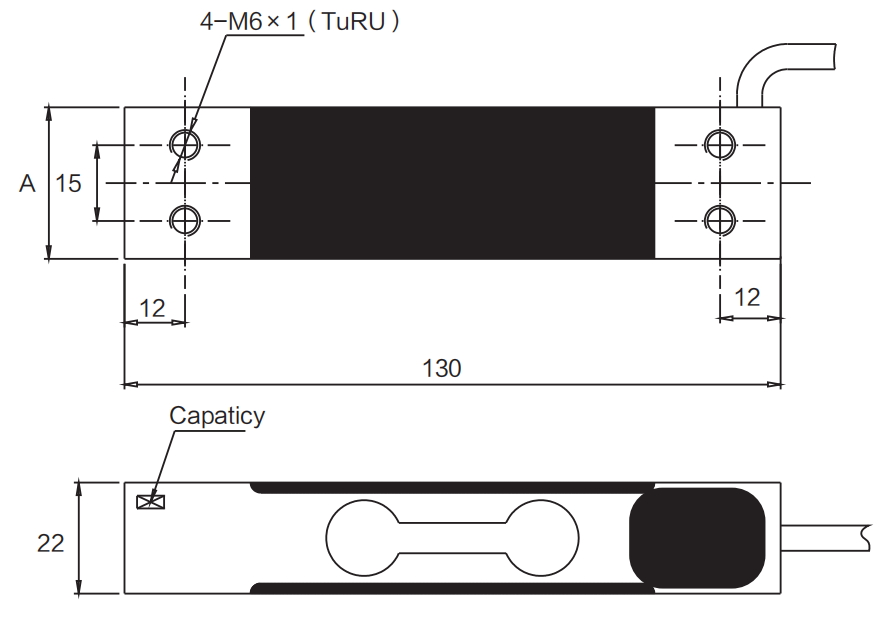

外形尺寸：
型號 | A | 量程 |
CH-P1B | 30 | 3kg-200kg |
CH-P1BT | 40 | 35kg |
技術參數：
CH-P1B 技術參數 | |||
額定輸出 | 2.0mV/V±10% | 輸入阻抗 | 385±10Ω |
非線性 | ±0.02%F.S | 輸出阻抗 | 351±3Ω |
滯后性 | ＜±0.02%F.S | 絕緣電阻 | ≥5000MΩ |
重復性 | ＜±0.02%F.S | 允許激勵電壓 | 5～15V/DC |
蠕變 | ＜±0.02%F.S/30min | 補償溫度范圍 | -10℃～+40℃ |
零點溫度影響 | ＜±0.02%/10℃ | 工作溫度范圍 | -30℃～+70℃ |
輸出溫度影響 | ＜±0.03%/10℃ | 安全過載 | 150%F.S |
零點平衡 | ＜±1%F.S | 極限過載 | 200%F.S |
接線方式 | 激勵：+紅 -黑 信號：+綠 -白 屏蔽：黃 | ||
